방열 탄소코팅 페이스트

핵심기술 및 특성

  • 탄소코팅복합재는 유기 바인더에 탄소(Carbon) 소재가 균일하게 분산되어 있는 형태로 우수한 방열 특성을 가지는 코팅 Paste임
  • 전자부품 및 고효율 LED 램프의 heat-sink에 적용하여 방열 성능을 향상시킴

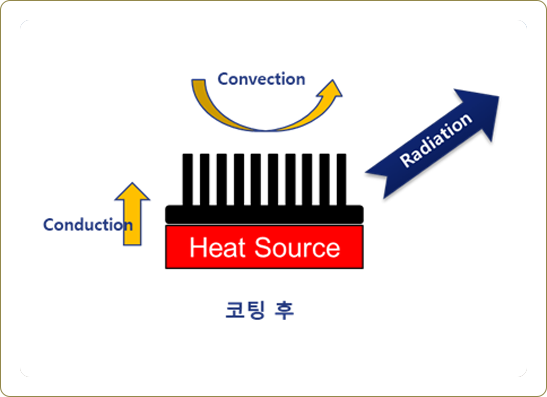

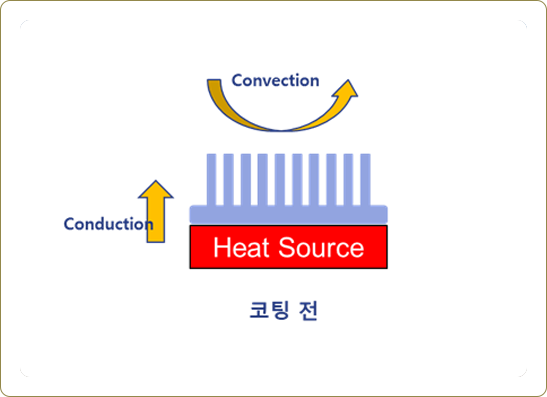

  • 열 방사율이 높은 탄소 소재를 사용하여 열방출 및 열전달 특성이 우수함
  • 물, 염수, 산, 알카리 등에 대한 내식성 우수함

TYPE : 2액형 (주제와 경화제 혼합) / 색상 및 광택 : 검정색 유광 / 경화조건 : 상온건조 후, 150℃ 30min 경화

항목 물성 규격
열 방사율 0.8~0.9 Emissivity

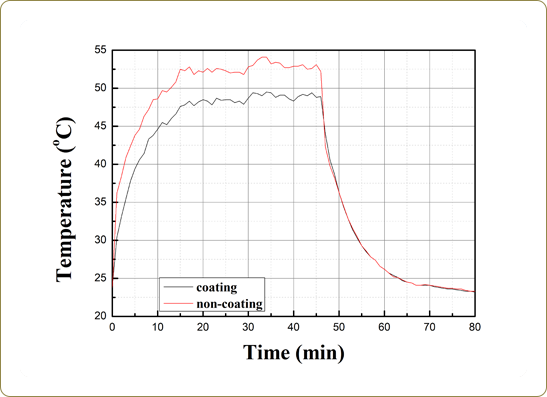

방열 특성 55 ~ 65℃ 5 ~ 7% LED 기판 온도 감소율(%)
65 ~ 80℃ 7 ~ 10%
80℃ ~ 10% ~
고온 코팅 안정성 100% (5B), 코팅 이상 없음 85℃ 250HR
코팅 부착력 100% (5B) ASTM D 3359
총 수명 TEST 온도 감소율 10% 이상 1000HR 연속 시험
RoHS 검출 되지 않음 -
내식성 100% (5B), 코팅 이상 없음 염수분무시험 150HR, 염수 5% 침지 500HR
내산성 100% (5B), 코팅 이상 없음 H2SO4 5% 침지 168HR
내알카리성 100% (5B), 코팅 이상 없음 NaOH 5% 침지 168HR
내수성, 내열성 100% (5B), 코팅 이상 없음 95℃ 물 침지 200HR

제품의 우수성

  • 우수한 방열 특성(10~15% 온도 감소 효과)
  • 다양한 금속 소재와의 접착력 우수
  • 우수한 내부식성
  • 다양한 형상의 부품에 적용 용이
  • Heat Sink의 소형화, 경량화 가능

용도

  • 가정용 LED 램프 및 실내등 Heat Sink
  • 전자제품용 Heat Sink

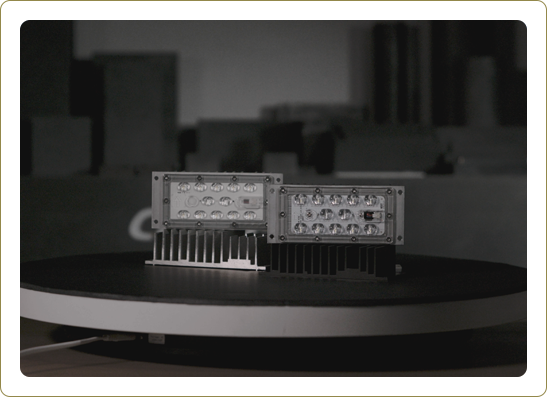

  • 산업용 고효율 LED 램프(가로등, 보안등외) Heat Sink 및 컨버터 cover
  • LED 집어등 Heat Sink (고방열, 내부식용)

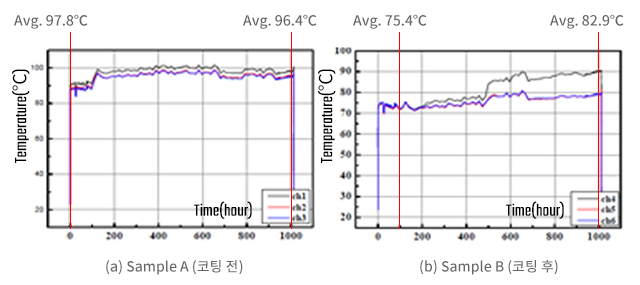

방열성능 - 연속 수명 시험

연속 수명 시험 결과 1,000시간 후 14% 온도 감소 효과 유지함

연속작동시간 코팅 전 코팅 후 온도 차 온도감소효율
100hr 97.8 ℃ 75.4 ℃ 22.4 ℃ 22 %
1,000hr 96.4 ℃ 82.9 ℃ 13.5 ℃ 14 %

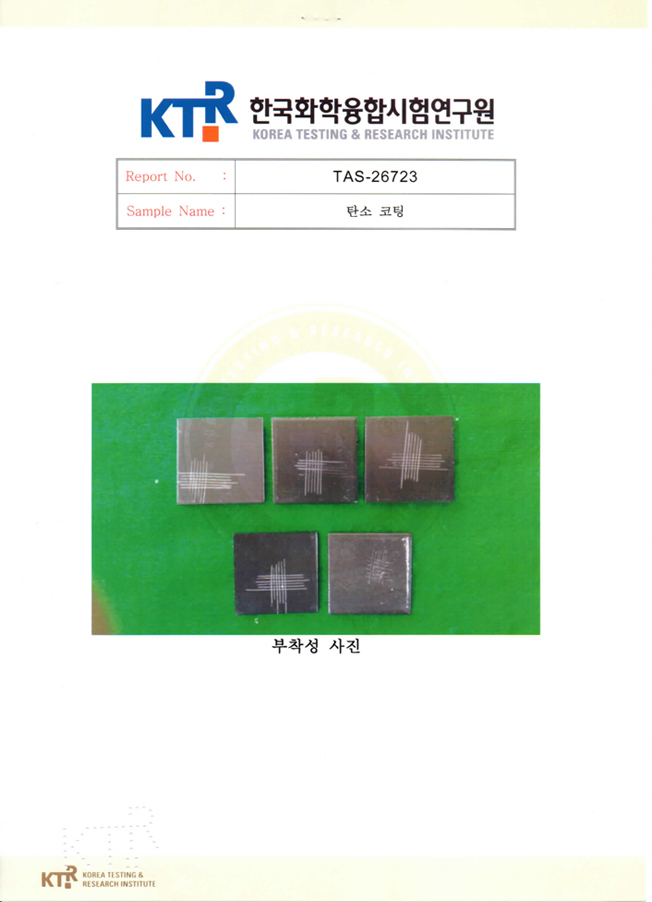

코팅 부착력 시험

내구성 평가 - 코팅 박리 없고 격자선도 깨끗한 형태를 나타냄
ASTM D3359 기준 5B 등급 해당(격자선이 깨끗함)

시험 육안검사 X150
상온 시험
고온(90℃) 시험

신뢰성 평가 (고온 연속 시험 - HAST Test) - 시험조건 85℃ 250hr
육안검사 결과 코팅 벗겨짐 균열 없음

시험 육안검사 X150
온도 시험

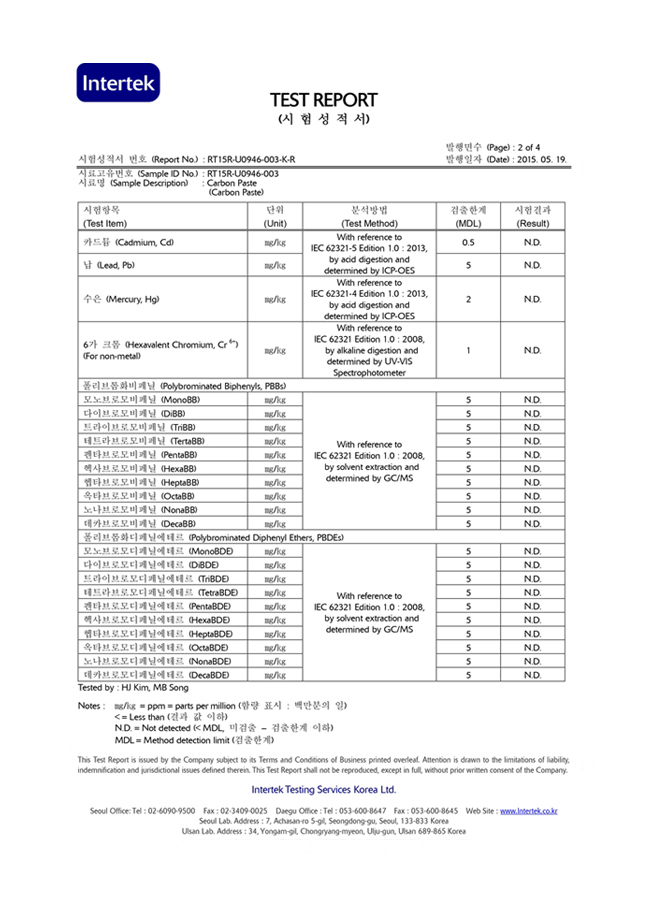

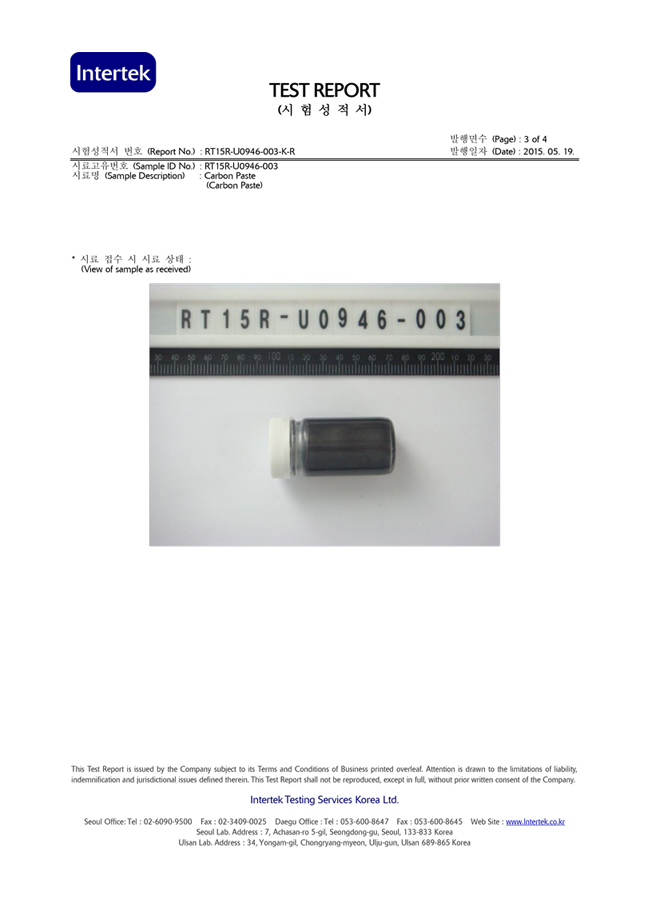

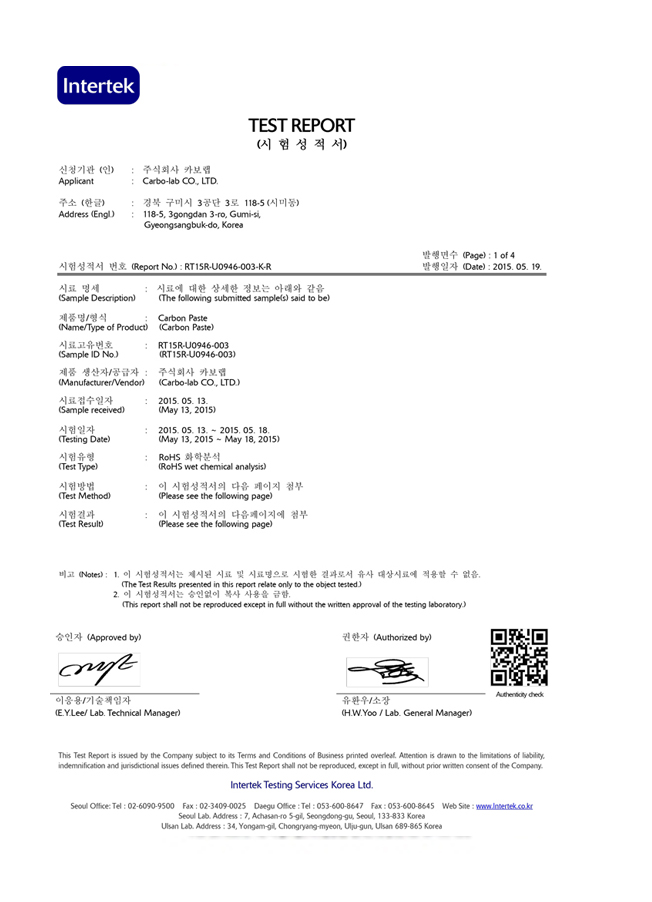

RoHS시험 성적서

유해 물질 검출되지 않음

시험 성적서

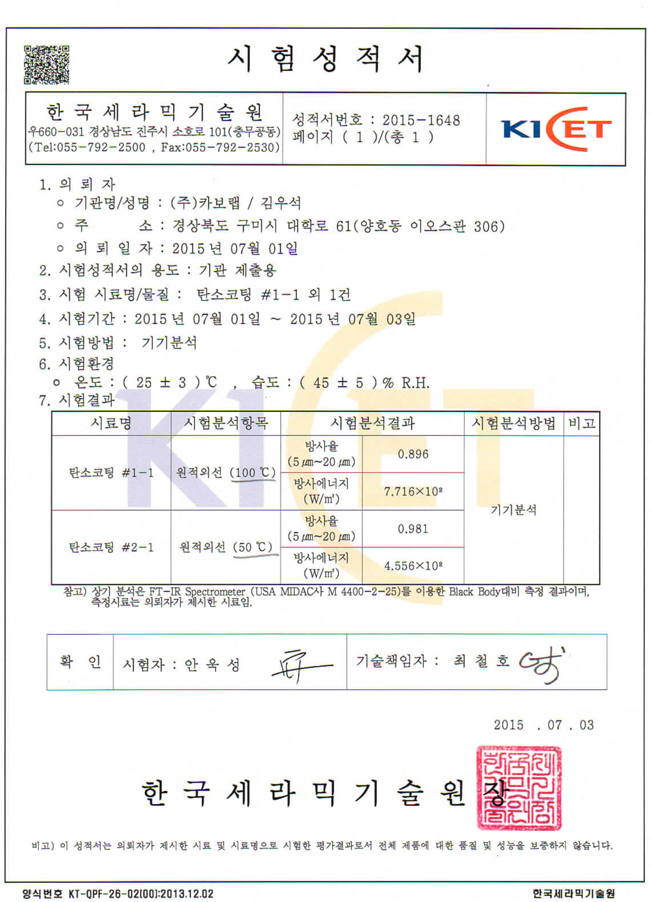

  • 열 방사율 시험 성적서 (한국 세라믹 기술원)

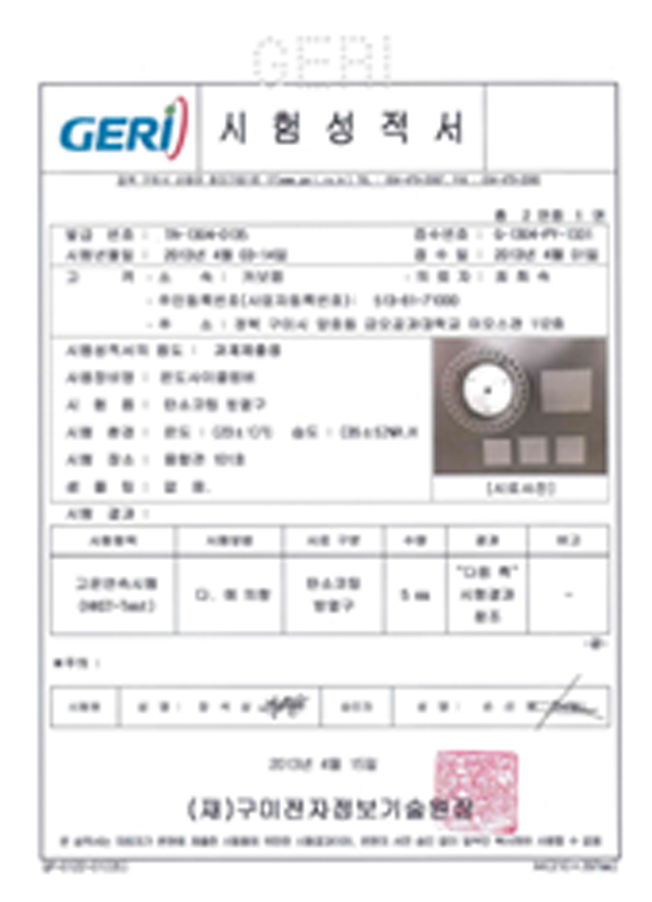

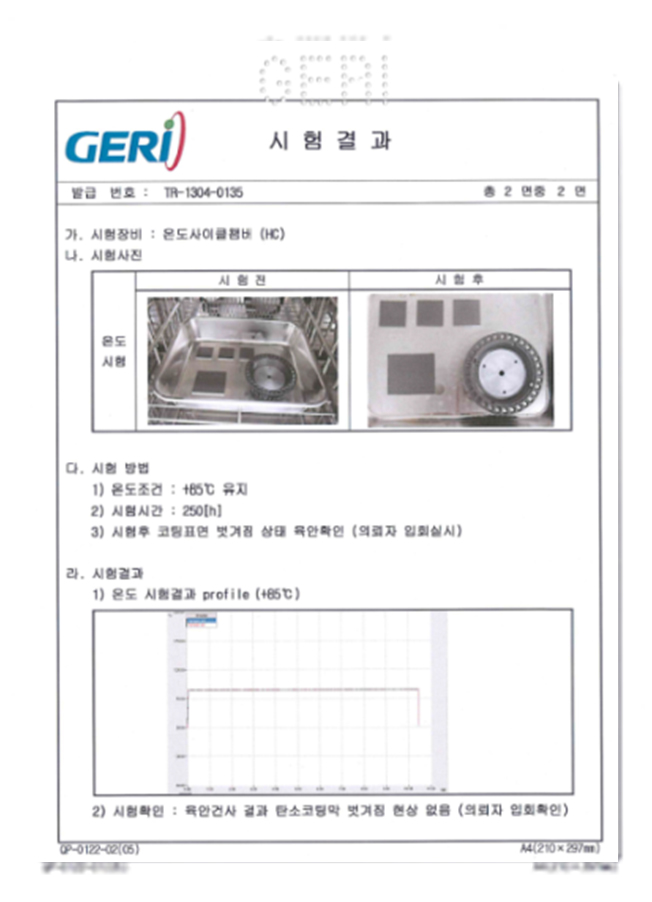

  • 고온 연속 시험 (HAST Test) 성적서(구미 전자 정보 기술원)

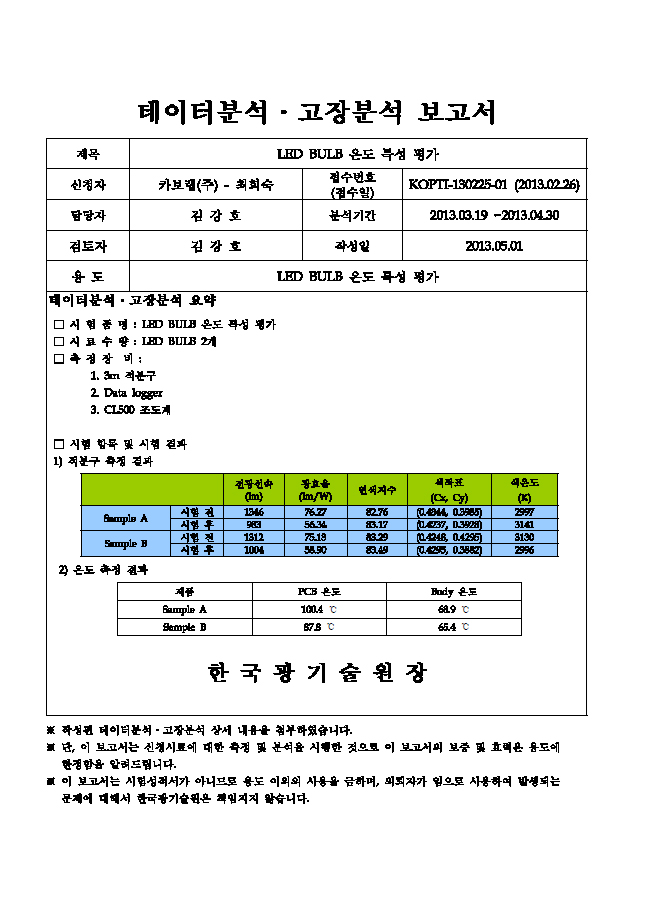

  • 연속 수명 시험 (1000hr) (광 기술원 LED 조명실증센터)

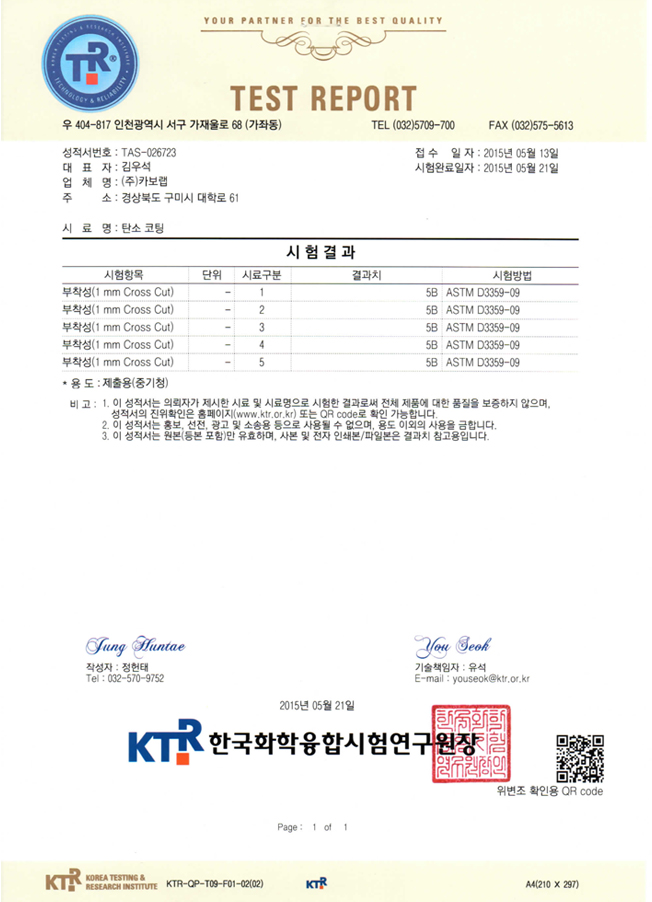

  • 부착력 시험 (한국 화학융합시험연구원)

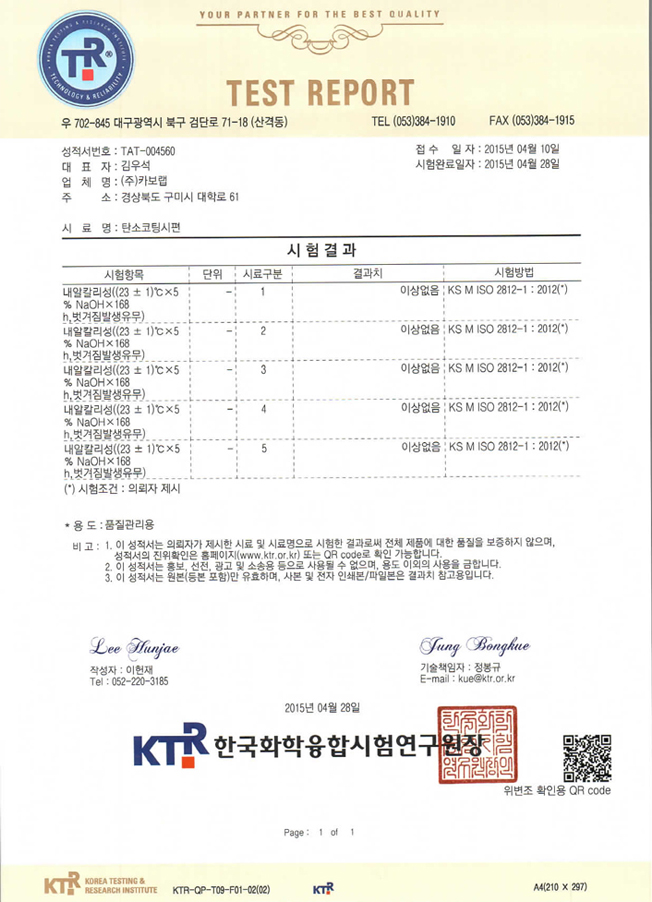

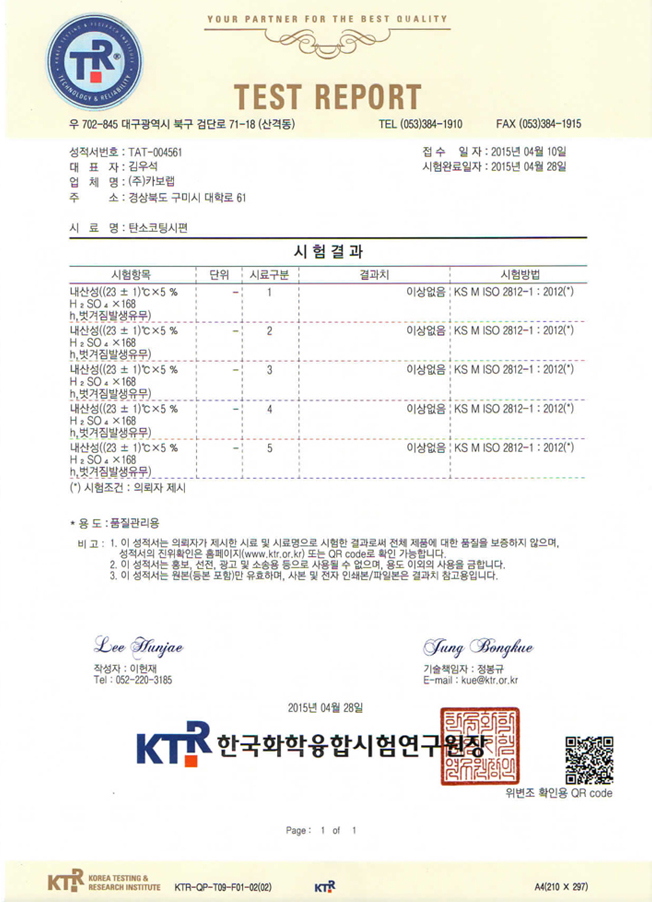

  • 내산성, 염수분무시험, 내알카리성 시험(한국 화학융합시험연구원)
