散热碳编码膏

  • HOME
  • PRODUCT INFO
  • 散热碳编码膏

核心技术及特性

  • 碳涂层复合材料是碳（Carbon）材料均匀分布于有机基料中的一种形态，是具有良好的散热特性的涂层 Paste
  • 适用于电子元件和高效 LED 灯的 heat-sink，提高散热性能
  • 采用高散热率的碳材料，具有良好的散热和传热特性
  • 对水、盐水、酸、碱等具有良好的耐腐蚀性

TYPE：二液型（主剂和固化剂混合）/颜色和光泽：黑色有光/固化条件：常温干燥后，150℃ 30min 固化

項目 物理性質 規格
热辐射率 0.8~0.9 Emissivity
散热特性 55 ~ 65℃ 5 ~ 7% LED 基板温度降低率
65 ~ 80℃ 7 ~ 10%
80℃ ~ 10% ~
高温涂层稳定性 100% (5B), 涂层无异常 85℃ 250HR
涂层附着力 100% (5B) ASTM D 3359
总寿命 TEST 降溫率10%以上 1000HR連續測試
RoHS 沒有檢測到 -
耐腐蚀性 100% (5B), 涂层无异常 盐水喷雾试验 150HR, 5% 盐水 浸渍 500 HR
耐酸性 100% (5B), 涂层无异常 H2SO4 5% 浸渍 168 HR
耐碱性 100% (5B), 涂层无异常 NaOH 5% 浸渍 168 HR
耐水性，耐热性 100% (5B), 涂层无异常 95℃ 水浸渍 200HR

产品优势

  • 良好的散热特性（10-15% 的温度降低效果）
  • 与多种金属材料间的附着力优异
  • 良好的耐腐蚀性
  • 易于应用于多种形状的零件
  • 可实现 Heat Sink 的小型化、轻量化

用途

  • 家用 LED 灯及室内灯等 Heat Sink
  • 电子产品用 Heat Sink
  • 工业用高效 LED 灯（路灯、保安灯除外）Heat Sink 及变频器 cover
  • LED 诱鱼灯 Heat Sink（高散热，耐腐蚀用）
部門 現有的商業產品 我們的產品
產品圖片
LED基板溫度 60 ~ 65℃ 55 ~ 58℃
降溫率 - 8 ~10%
散熱器重量 270 g (60℃) 240 g (60℃)
減重率 - 11% ~

散热性能

測試方法

6" 16W LED筒燈（鍍膜後降溫約10%）

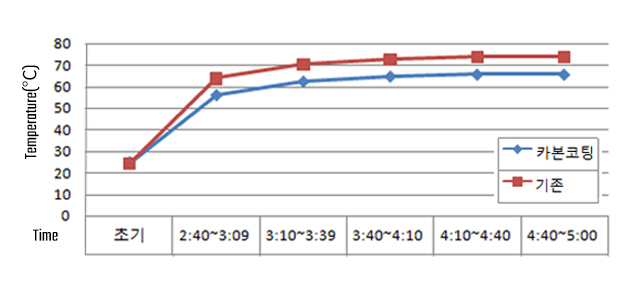

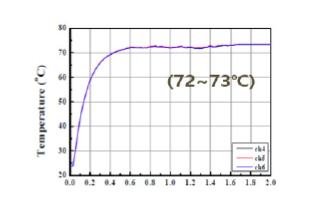

LED基板表面溫度數據

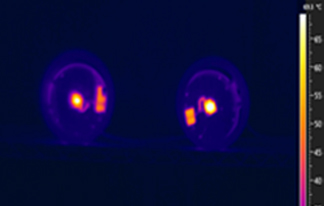

LED基板表面熱成像溫度對比
<Heat-Sink>

시험방법

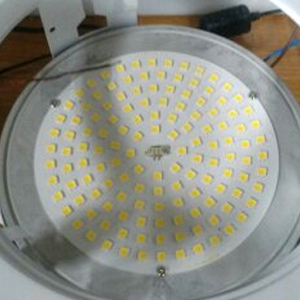

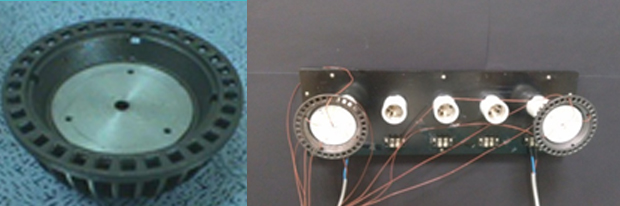

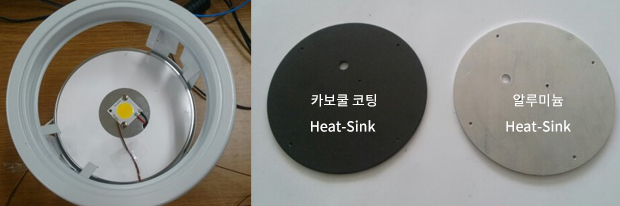

LED筒燈產品

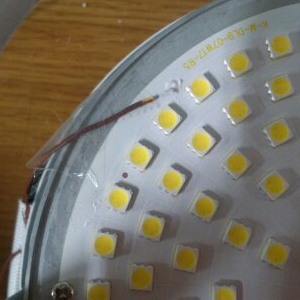

測溫區域特寫

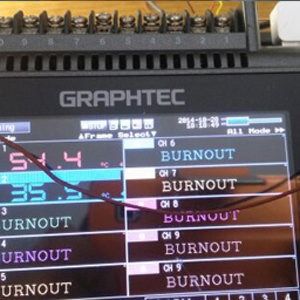

Data Logger(溫度記錄)
  • 將 T/C（熱電偶）尖端固定到測量溫度的位置
  • 記錄測試場地的環境條件（溫度、濕度）
  • LED燈通電後，數據記錄儀開始記錄數據。
  • 在保持恆溫（30分鐘、60分鐘、120分鐘）穩定後，關閉電源，然後冷卻至室溫。
  • 更換散熱片後同法測量
    （只有在必須測量同一地點的溫度並且環境條件沒有變化的情況下才能獲得可靠的數據）

涂层附着力试验

耐久性评估 - 涂层无剥离，网格清晰
符合 ASTM D3359 标准 5B 等级（网格清晰）

试验 目视检查 X150
常温试验
高温（90℃）试验

可靠性评估（高温连续试验-HAST Test）-试验条件为 85℃ 250hr
目视检查结果 无涂层剥落无裂纹

试验 目视检查 X150
温度试验

產品開發和商業化

產品名稱 板式
散熱片		 LED路燈
散熱片		 LED室內平面燈
散熱片		 高亮度顯示屏
BLU 面板		 LED隧道燈
散熱片
產品圖片
散熱性能
應用周期分類		 2014年溫度下降11%。8~量產產品 2015年氣溫下降5~7%。 4~開發產品(TEST) 2014年溫度下降5~7%。11~量產產品 5 ~ 10% 溫度下降 2014. 12 ~ 開發產品(TEST) 2015年降溫7~8%。6~量產產品
用途 家庭網絡建設 家庭顯示屏 CPU 散熱片 LED路燈散熱器 LED室內平面燈筒燈散熱器 高亮度顯示黑燈單元面板散熱片 25W標準LED模組隧道燈、路燈散熱器
公司名稱 LG 電子 福來科技 SCL D&AL 韓國EMS SCL

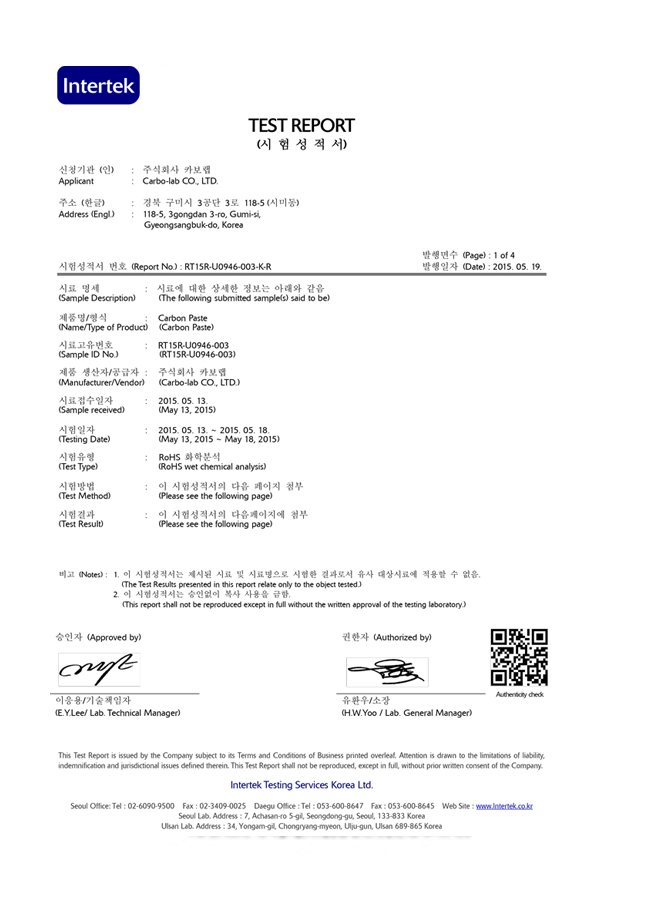

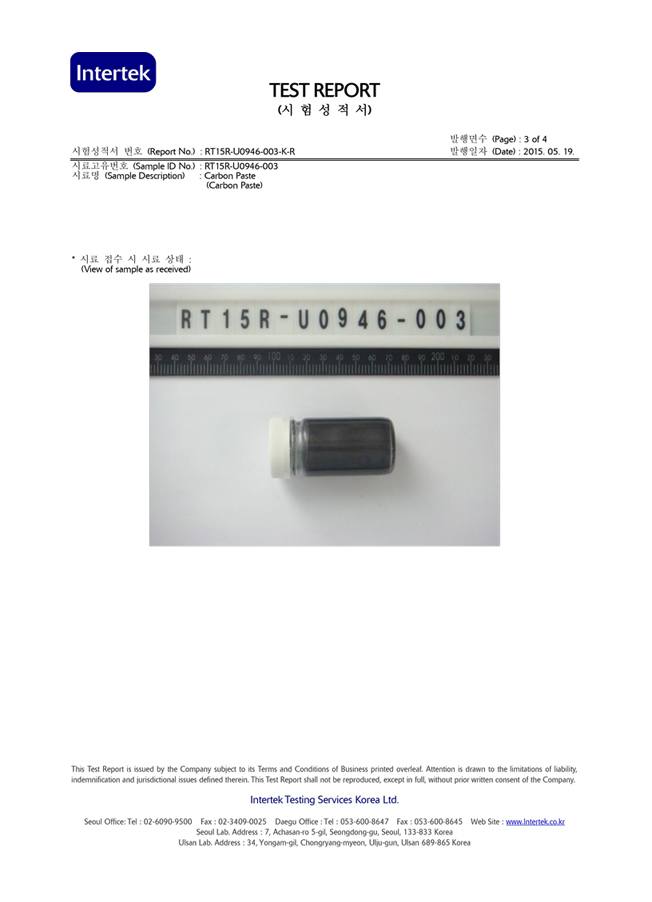

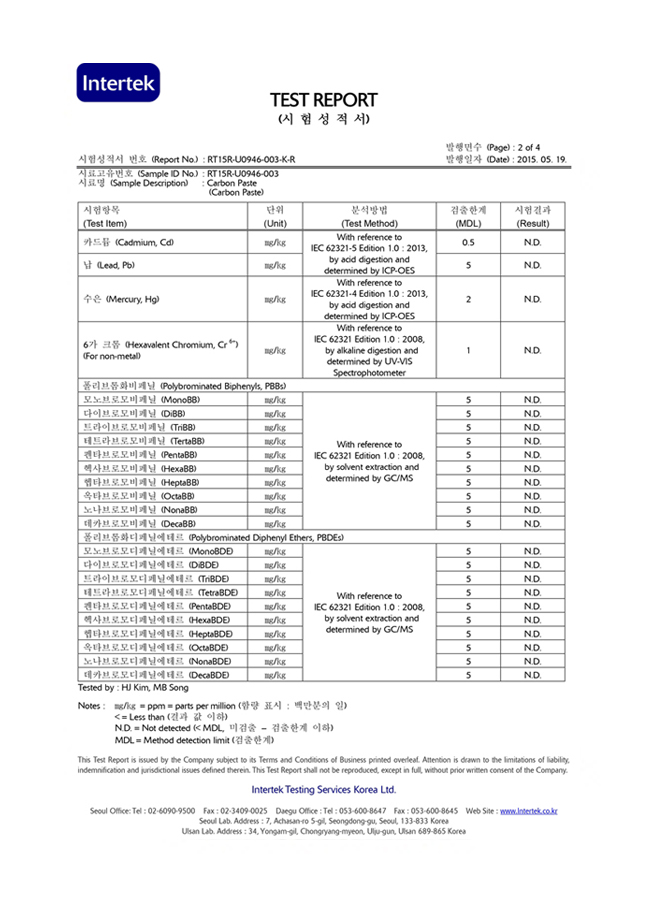

RoHS试验报告书

未检出有害物质

试验报告书

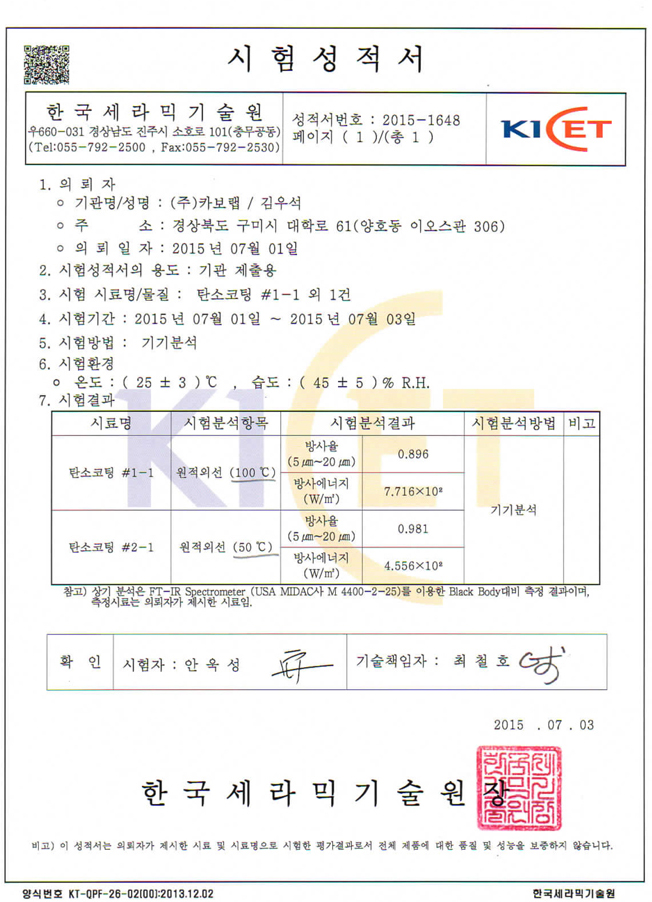

  • 热辐射率试验报告书（韩国陶瓷技术院）
  • 高温连续试验（HAST Test）报告书（欧美电子信息技术院）

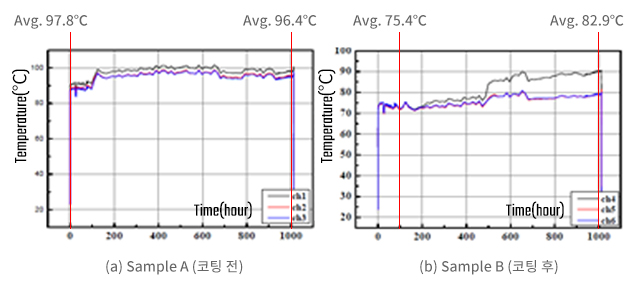

  • 连续寿命试验（1000hr）（光技术院 LED 照明实证中心）

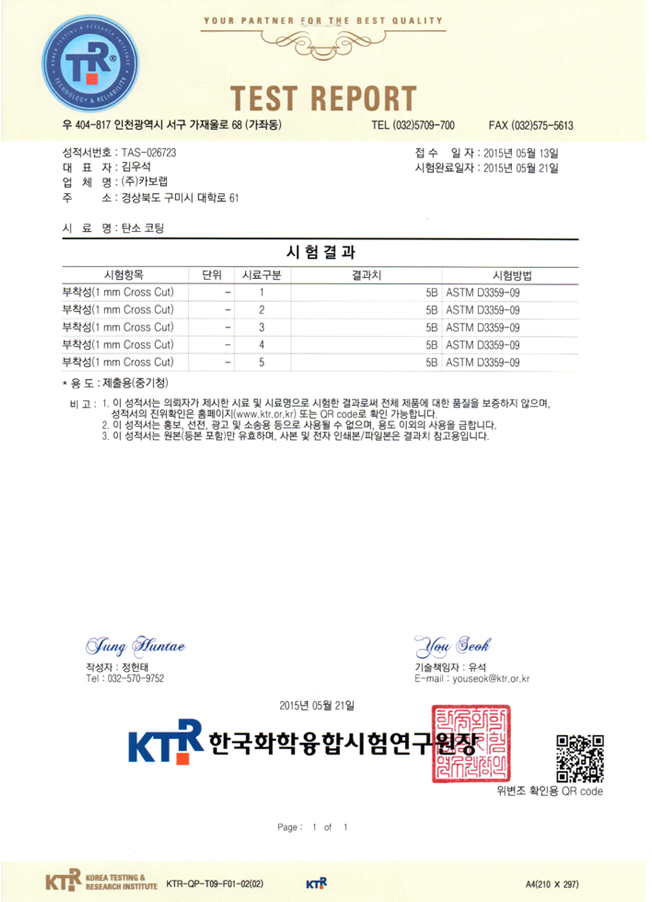

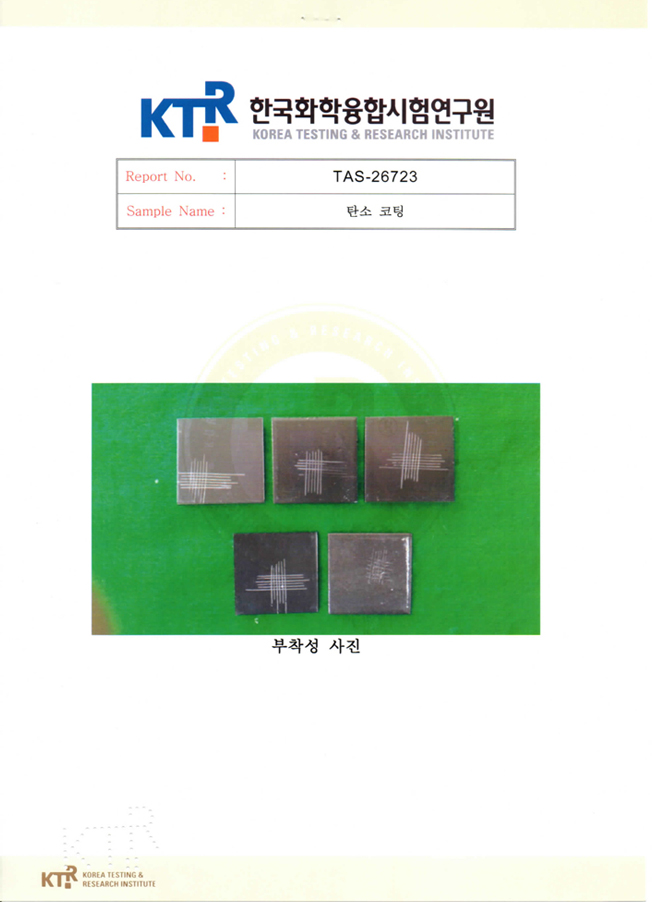

  • 附着力试验（韩国化学融合试验研究院）

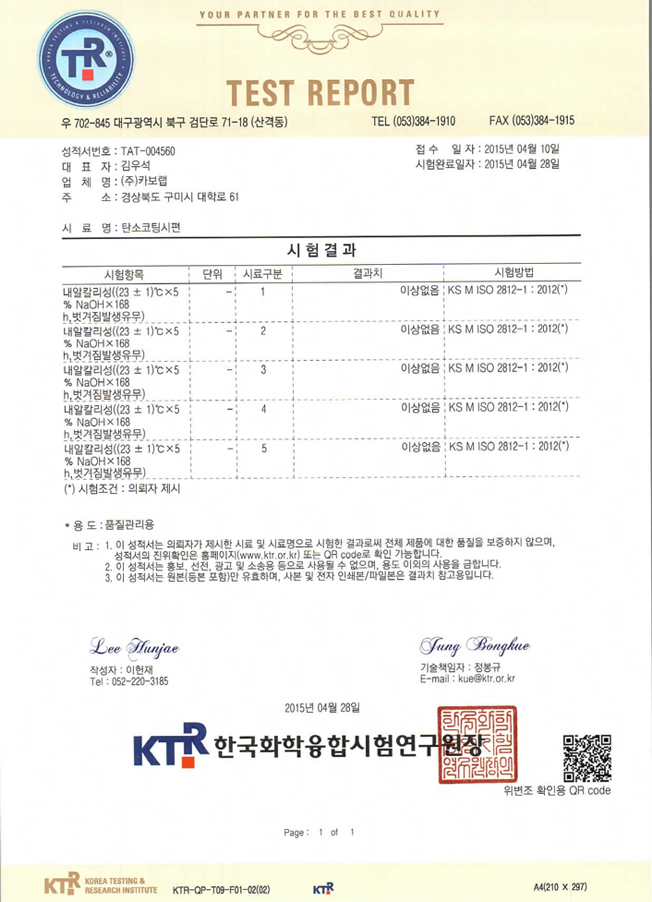

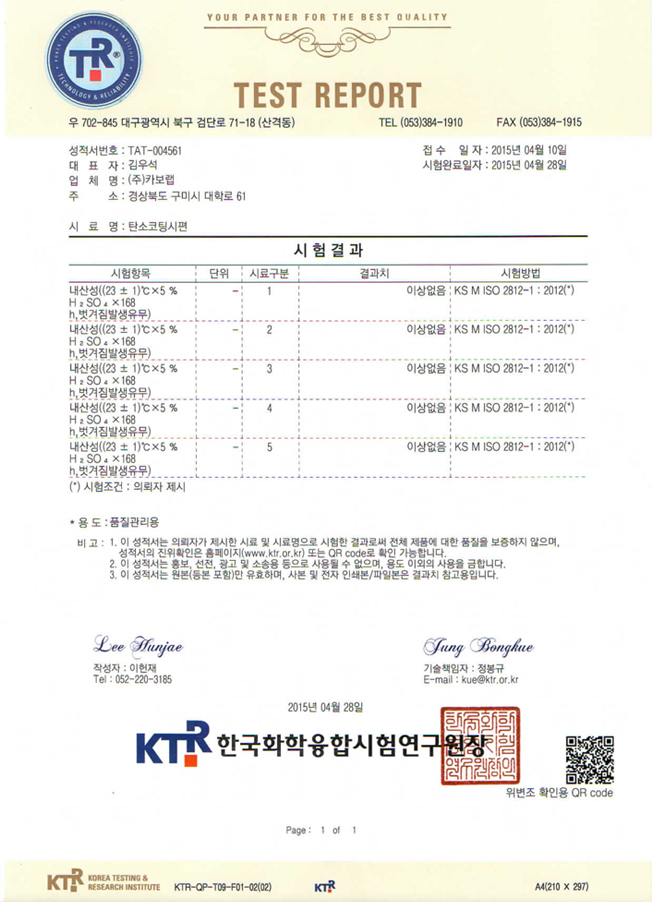

  • 耐酸性、盐水喷雾试验、耐碱性试验（韩国化学融合试验研究院）
